1 試驗部分

1. 1 主要原料

PVC 樹脂, S- 700, 中國石油化工股份有限公司齊魯分公司; ADC 發泡劑, AC3000, 杭州海虹精細化工有限公司; 加工助劑, ACR ZB- 530, 淄博華星助劑有限公司; 鈣鋅復合穩定劑, R8965, 德國BAERLOCHER有限公司; 木粉及其他助劑, 市售。

1. 2 主要儀器和設備

PVC專用混合機組, SRL- Z, 張家港市萬塑機械有限公司; 單螺桿擠出機, 德國Brabender 公司; 微機控制電子萬能試驗機, WPW- 20C, 上海華龍測試儀器公司; 顯微鏡, DMLT, 德國萊卡公司; 密度儀, DH100,日本東洋精機株式會社; 熱重儀, 2950, 美國TA公司。

1. 3 測試方法

①拉伸強度及斷裂伸長率按照GB/T 1040— 2006《塑料拉伸性能的測定》檢測, 拉伸速度20mm/min。②沖擊強度按照GB/T 1043—2008《塑料簡支梁沖擊性能的測定》檢測。③彎曲強度按照GB/T 9341—2000《塑料彎曲性能的測定》檢測。④密度按照GB/T 1033—2008《塑料非泡沫塑料密度的測定》檢測。⑤熱重分析( TGA) : 直接把樣品放在燃燒室內, 通N2 后進行檢測, 由儀器繪出樣品的質量損失曲線。⑥顯微鏡觀察: 直接把樣品放置在載玻片上進行觀察。

2 結果與討論

2. 1 木粉的熱重分析

木粉是PVC木塑發泡材料的重要組分, 其不僅能降低成本, 還能夠大幅度提高制品的剛性和模量, 提高制品的尺寸穩定性能, 使發泡制品更具有木材的特點。如果木粉的水含量過高或性能不穩定,會導致材料有較差的泡孔結構, 泡孔分布不均, 表面有水跡, 以及因木粉分解產生的發煙及表面不光潔等現象。

通過熱重分析可以預知木粉中的水分及纖維所含的揮發物對材料的影響。筆者考察了4 種木粉填料, 其中1# 和2# 為木質纖維粉, 3# 為竹粉, 4# 為稻殼粉, 其熱重分析曲線如圖1 所示。

圖1    4 種木粉的熱重分析曲線

從圖1 可看出: 當溫度升高到90℃時, 4 種木粉的質量保留率相近, 約為96% , 即木粉的含水質量分?jǐn)?shù)在4% 左右。溫度進一步升高到200℃左右時, 木粉的質量保留率基本沒有變化, 木粉的性質很穩定, 這個溫度正好是PVC木塑發泡所需要的溫度。溫度升高至200~ 300℃時, 4 種木粉的質量保留率大小順序為3#> 1#> 2#> 4#（質量保留率越低, 說明木粉內的結合水越容易失去) 。當溫度升高到620℃時, 4 種木粉的質量保留率大小順序為1#> 3# > 4# > 2# 。其中, 1# 木粉的殘留物為填料滑石粉, 3# 木粉的殘留物為填料超細碳酸鈣。從圖1還可看出: 1# 木粉的填料含量最大, 約為30% ; 而2# 木粉只有2.2% 的殘留物, 說明2#木粉中基本不含無機物填料。

2. 2 木粉粒徑對PVC木塑發泡材料性能的影響

木粉粒徑對PVC木塑發泡材料的性能影響顯著。木粉粒徑較大時, 木粉和PVC 樹脂結合較差,會降低材料的力學性能, 同時對加工設備的磨損較嚴重。

4 種木粉的顯微鏡照片如圖2 所示。從圖2 可看出: 粒徑為117、140 μm 的木粉呈現纖維狀, 粒徑為173 μm 的木粉呈現不規則形狀。木粉粒徑對PVC木塑發泡材料性能的影響見表1。

1#,117μm( 120 目)

2#,117μm( 120 目)

3#,117μm( 100 目)

4#,117μm( 80 目)

圖2 4 種木粉的顯微鏡照片

從表1 可看出: 木粉粒徑較小的PVC木塑發泡材料的力學性能較好。這是由于粒徑較小的木粉呈纖維狀, 在復合材料中可起到纖維增強的作用, 并增加了復合材料兩相界面面積, 有利于沖擊能量的吸收。木粉的粒徑較大時, 不利于泡孔結構的形成,影響發泡材料的均勻性, 從而降低復合材料的力學性能。1# 和2# 木質纖維粉的粒徑都為117 μm, 但由于1# 木質纖維粉含有30% 左右的無機填料, 因此其力學性能低于無機填料含量很少的2# 木質纖維粉試樣。

2. 3 木粉預處理對PVC木塑發泡材料性能的影響

木質纖維大分子的重復單元中每個基環內含有3 個羥基, 這些羥基形成分子內氫鍵或分子間氫鍵,使木纖維具有較強的吸水性, 吸水率可達8% ~12% 。而熱塑性塑料多數為非極性的, 具有疏水性, 所以熱塑性塑料與木質纖維之間的相容性很差。改善界面相容性就是改善木粉與PVC 樹脂之間的界面黏結, 使其具有一定的化學鍵、范德華力等相互作用, 從而很好地傳遞木質纖維和PVC 樹脂間的應力, 增強改性復合材料的性能。

2. 3. 1 烘干

由圖1 可知: 木粉含有4% 左右( 質量分?jǐn)?shù)) 的游離水分, 因此在使用時需要經烘干處理, 烘干時間和木粉水含量的關系( 烘干溫度80℃） 如圖3 所示。

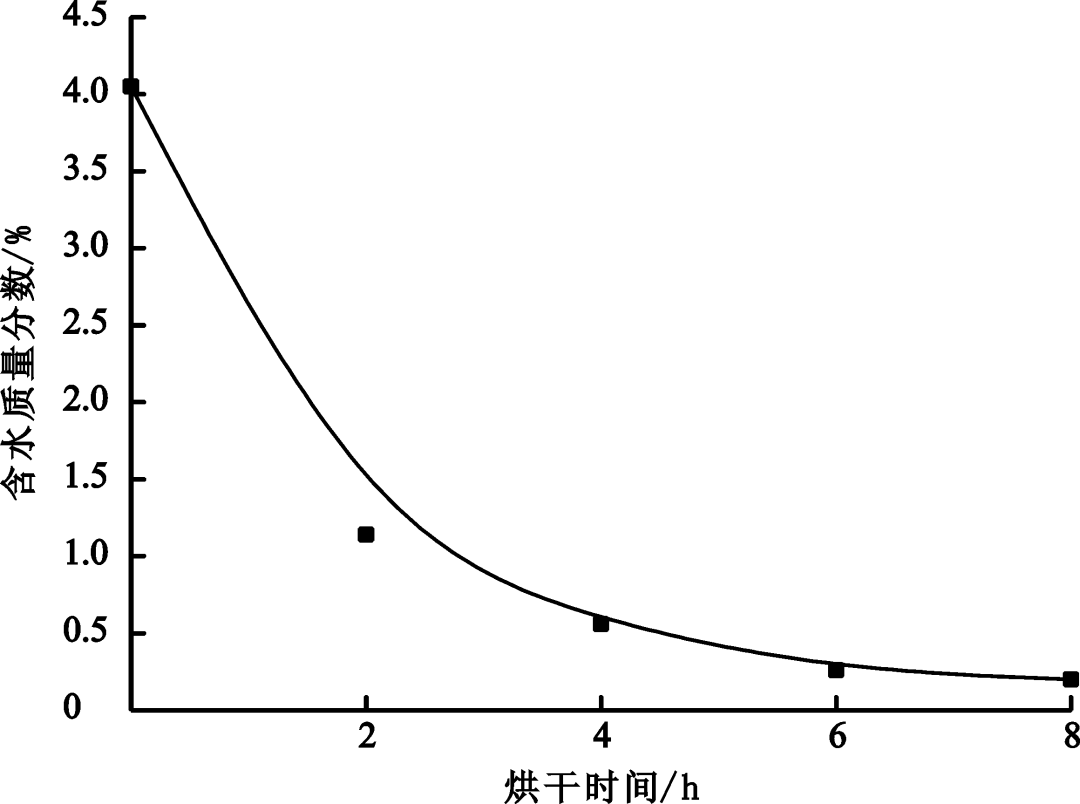

圖3 烘干時間和木粉水含量關系

從圖3 可看出: 隨烘干時間延長, 木粉的水含量逐漸降低, 且6 h 后水含量變化很小。木粉含水質量分?jǐn)?shù)低于0. 5% 時, 對制品的性能影響不大, 考慮到生產效率及烘干時的能耗, 確定烘干時間為6 h。

2. 3. 2 偶聯改性

為了提高木粉和PVC 樹脂的相容性, 常對木粉表面進行處理, 主要方法有偶聯劑法、接枝共聚法、堿金屬溶液處理法等。筆者采用偶聯劑法, 選取了4 種偶聯劑進行試驗。

1# 偶聯劑為硬脂酸酯類偶聯劑, 2# 偶聯劑為鈦酸酯類偶聯劑。采用這2 種偶聯劑時木粉表面處理工藝為: 把木粉和偶聯劑加入混合機組, 攪拌升溫到100 ℃ , 冷卻即可。3# 偶聯劑和4# 偶聯劑為硅烷類偶聯劑, 其木粉表面處理工藝為: 先用乙醇將偶聯劑稀釋,放置24 h 使其醇解,然后將其加入到木粉中, 在混合機組中攪拌升溫至80 ℃使乙醇充分揮發, 冷卻。

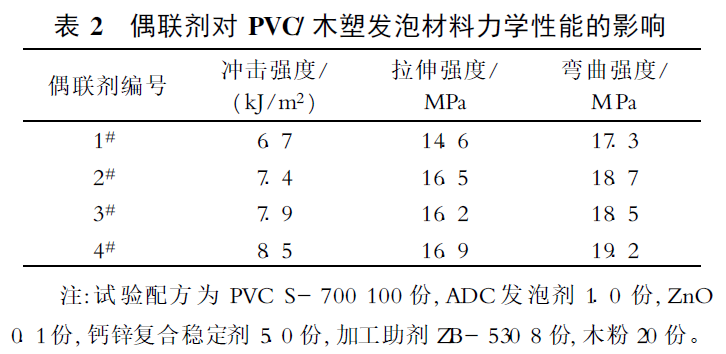

4 種偶聯劑( 用量為木粉質量的1% ) 對PVC/木塑發泡材料力學性能的影響見表2。

試驗中發現: 使用經過1# 偶聯劑和2# 偶聯劑處理的木粉在擠出發泡時,擠出機背壓較低, 制品發泡不好且表面較粗糙; 使用經過3# 偶聯劑和4# 偶聯劑處理后的木粉所得制品表面光滑, 發泡性能較好。從表2可看出: 采用4# 偶聯劑處理的木粉所得制品力學性能最好。

2. 4 木粉用量對發泡性能的影響

由于木粉在PVC 樹脂中的分散性較差, 對體系的黏度( 流動性) 影響較大, 從而影響發泡工藝及發泡性能。木粉用量與PVC/木塑發泡材料密度之間的關系如圖4 所示。

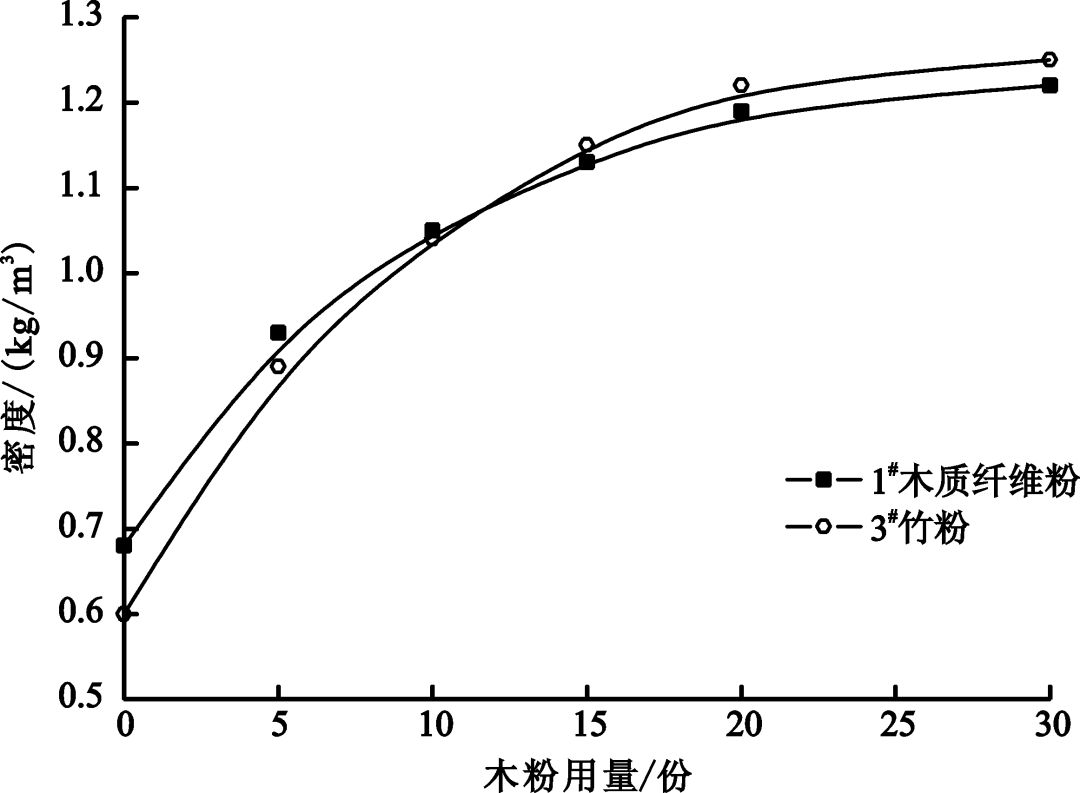

圖4 木粉用量與PVC/ 木塑發泡材料密度的關系

從圖4 可看出: 當ADC 發泡劑用量一定時,PVC/木塑發泡材料的密度隨木粉用量的增加而增加, 說明材料的發泡效果變差。這是由于木粉用量較多時, 降低了體系的熔體強度, 并且由于分散較差而使木粉出現團聚, 從而使泡孔結構惡化、發泡不足而使材料密度增大。

3 結論

(1) 4 種木粉的含水質量分?jǐn)?shù)為4% 左右, 在100~ 200 ℃溫度范圍內, 木粉的性能穩定。

(2) 粒徑117 μm 的木粉對PVC/木塑發泡材料的增強作用比粒徑173 μm 的木粉明顯。

(3) 不同偶聯劑的改性效果差異較大, 其中硅烷類偶聯劑的改性效果較好, 其試樣的綜合性能較好。

(4) PVC/木塑發泡材料的密度隨木粉用量的增加而增加, 發泡效果變差。
